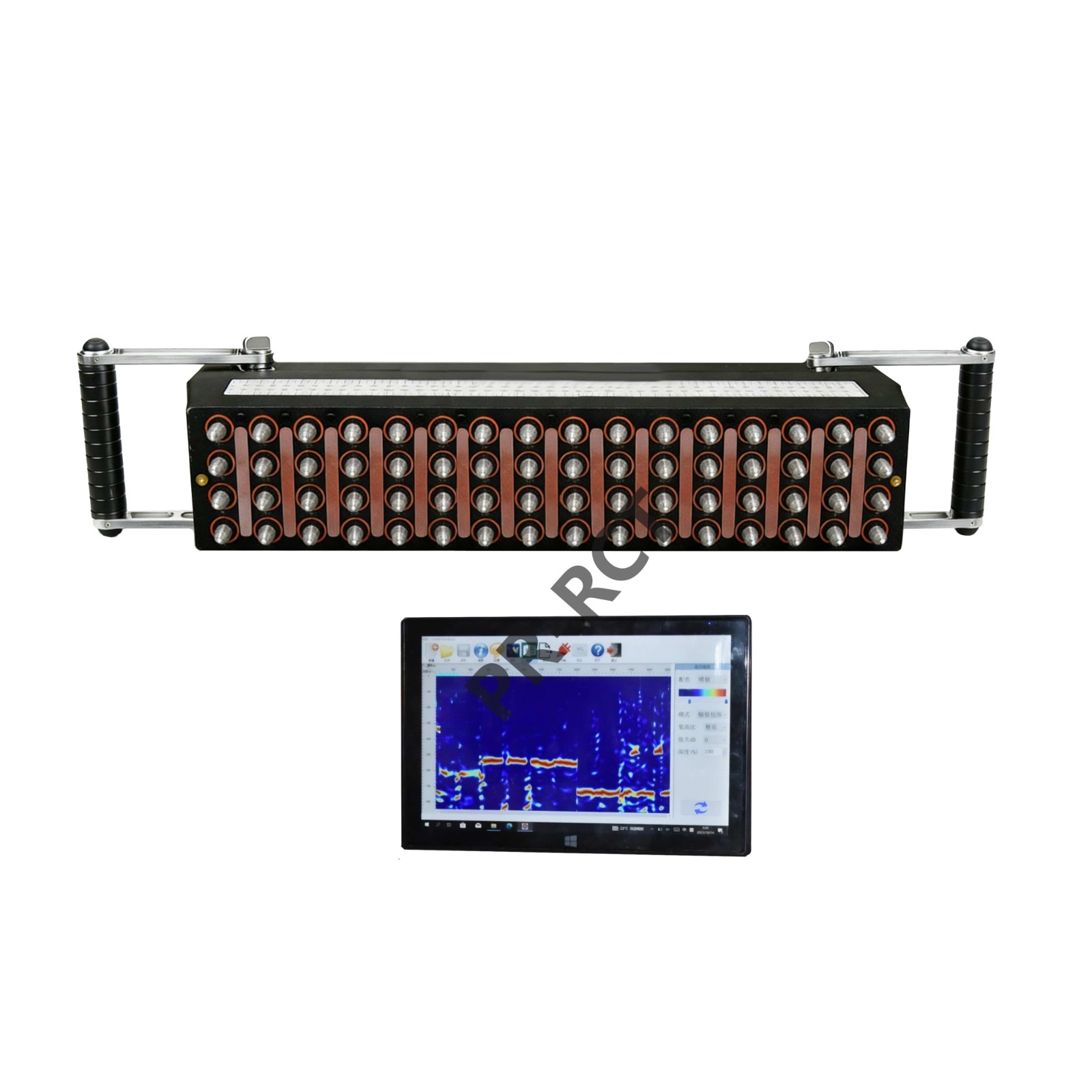

PR-RCT 超声相控阵CT成像系统

产品介绍：

PR-RCT 超声相控阵CT成像系统是一款变革性的无损检测设备，它通过高精度超声波阵列成像技术实现物体内部结构的实时、清晰成像，相比传统探伤技术更可靠。系统能进行断面扫描和数字探伤，广泛应用于矿山安全与城市公共安全领域，可精准检测混凝土、岩石等结构的设施的内部缺陷、裂纹及异物；

核心优势：

由64个低频宽带干耦合横波传感器组成阵列；

支持扩展至由96个或128个传感器组成的更大规模矩阵天线阵列；

线性扫描、矩阵扫描、面积扫描、裂缝检测；

现场实现全矩阵捕获/全聚焦方法数据的实时三维成像；

技术规格：

（1）超声相控阵CT成像系统主机

传感器阵列采用：64个低频宽带干耦合横波传感器组成相控阵探头阵列

干耦合检测：传感器具备干点接触功能，配备陶瓷耐磨头，检测时无需耦合剂

阵列扩展能力：支持灵活扩展，可扩展为96或128个传感器的阵列

信号处理功能：具备信号能量提升、时间增益补偿、数字增益补偿及可调带通滤波功能

测量模式：线性扫描、矩阵扫描、面积扫描及裂缝检测模式

单侧成像与测厚：单侧实现物体内部结构成像与厚度测量

数据处理速度：单个测试位置数据处理时间 ＜ 3秒

工作频率：10–100 kHz，连续可调

检测范围：50 mm – 6000 mm

裂缝检测能力：分辨率0.1 cm，测试量程 400 mm

数据采集采样率：每通道100–2000 kSPS（千采样点/秒）

通道延时控制：各通道延时可独立控制，延时精度 10 µs，最大延时能力10 ms

激励通道数量：64个独立激励通道

最高发射重复频率：1 kHz

激励方式：支持多周期方波发射

实验机功能（扩展）：最大发射频率5 MHz，最大采样频率25 MSPS，提供8个独立发射采集通道

尺寸/重量：200×480×210mm / 6kg

（2）控制终端

远程控制与可视化

可远程控制主机单元，实现检测数据的三维可视化与分析

实时三维成像

支持在工程现场对全矩阵捕获/全聚焦方法数据进行实时三维成像

无线连接

具备Wi-Fi功能，可与主机无线连接

操作系统与软件

搭载安卓操作系统，支持安装专用数据采集与控制软件

（2）PR-SAFT 后处理软件

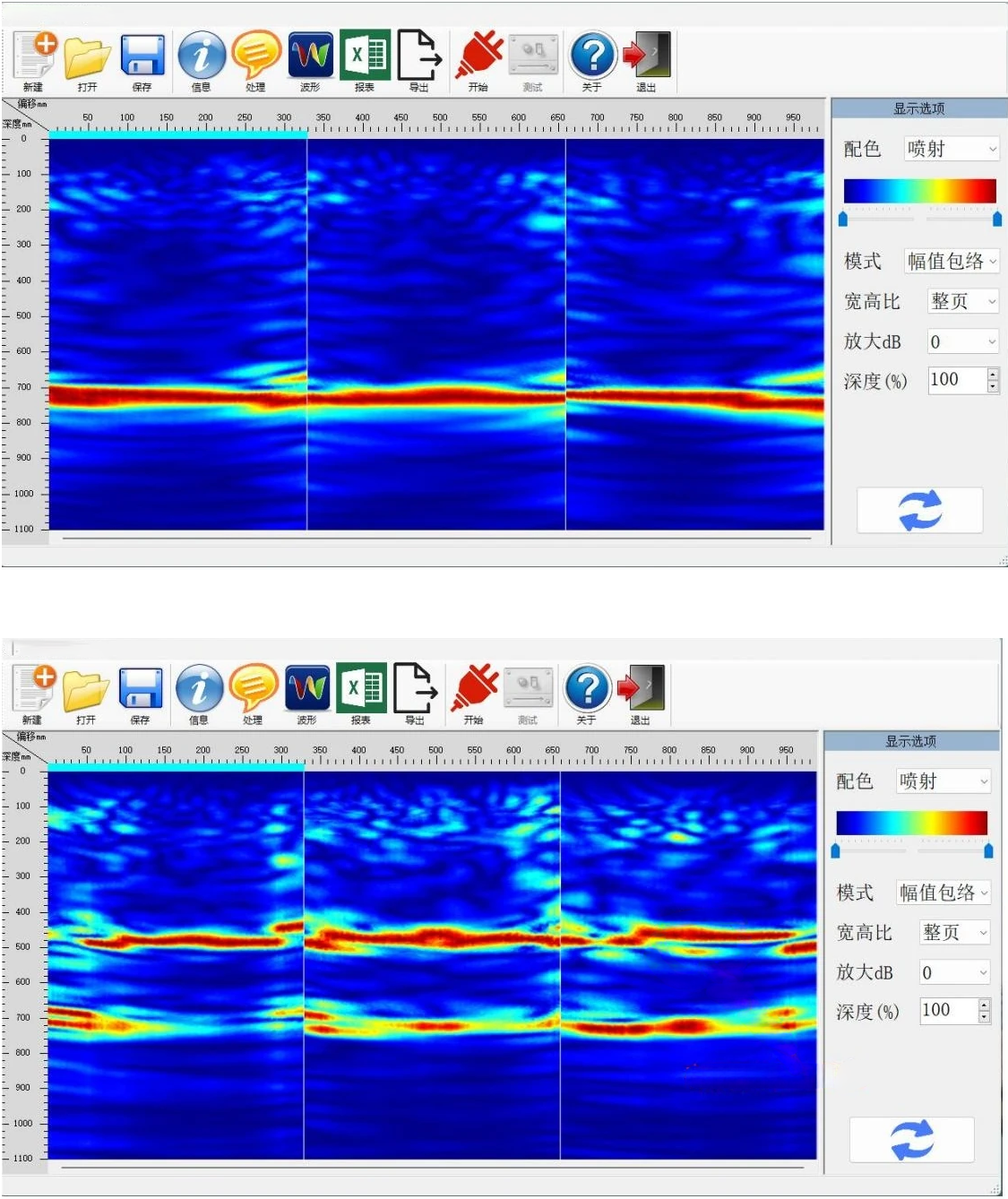

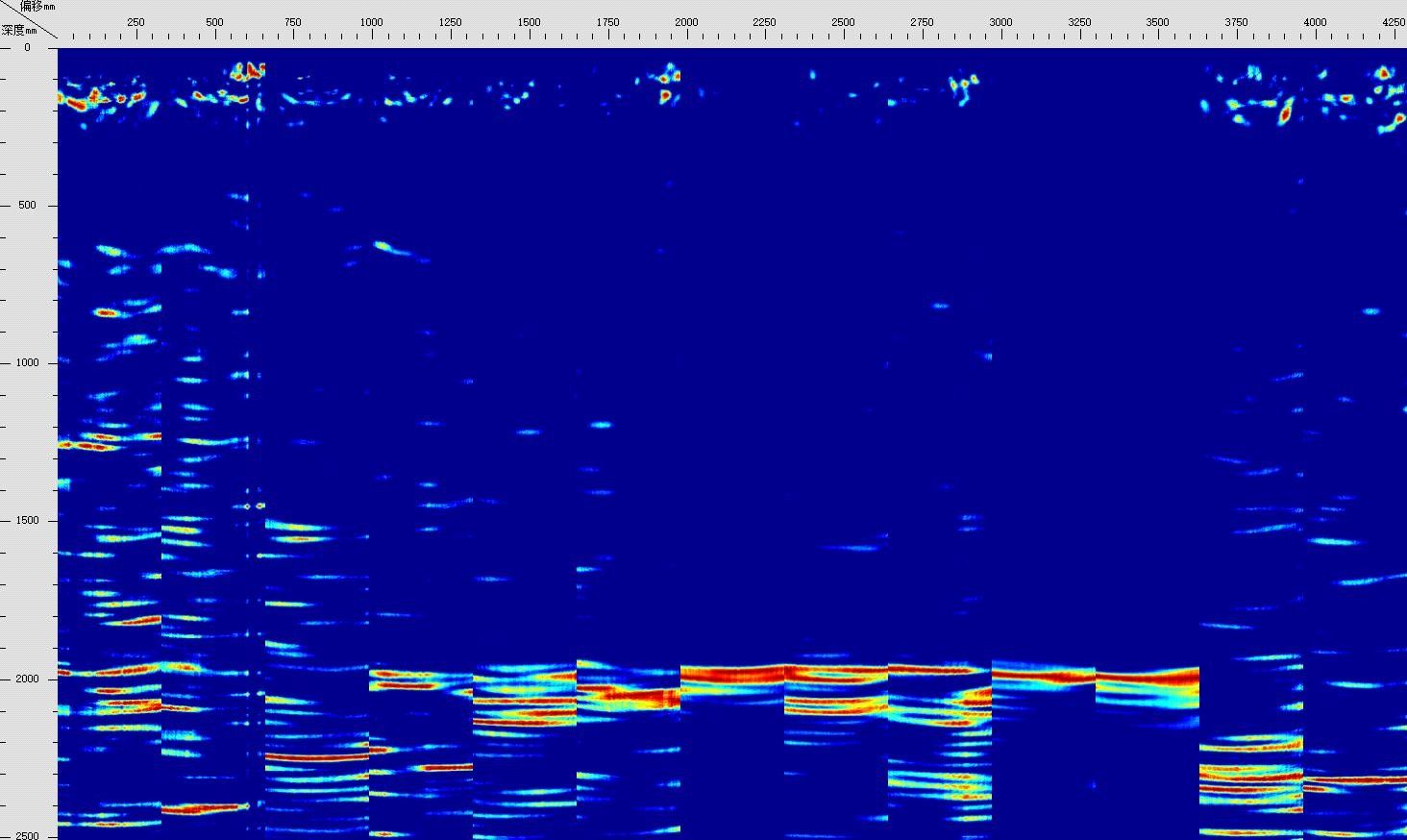

成像模式

支持断面扫描成像与三维立体成像，具备高级可视化及分析功能

高级分析工具

提供A扫描、B扫描、C扫描、D扫描、厚度轮廓分析、图像切片及投影功能

数据开放与定制

持开放数据格式，用户可基于该平台进行特定离线与在线应用的软件功能定制
