●仪器构成

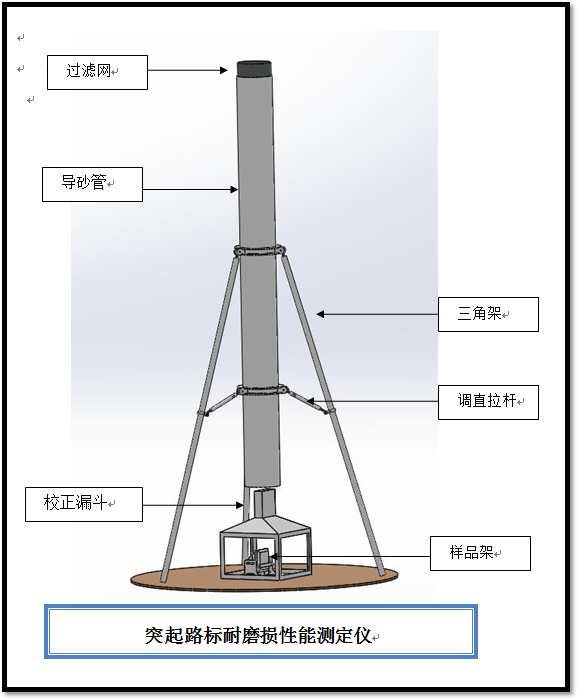

测试装置由垂直导砂管、校正漏斗、过滤网、样品架和砂子收集器组成。
●主要参数
   1、可采用内经不小于150mm内壁光滑的实壁塑料管组成，长度为2850mm，导砂管的不垂直度不大于0.2°。
   2、校正漏斗：校正漏斗的上口尺寸为120mm×40mm，高度100mm，四面坡角45°。上口四边应平直、尖锐，保证落在口边上的砂子落入斗内时不改变方向。该漏斗的作用是保证直接落入口内的沙子不偏离地、尽可能垂直地冲击突起路标，而落到口外的沙子被偏离到斗外，不能冲击突起路标。校正漏斗应能上下、左右、前后移动，方便调整通过漏斗的砂量和均匀性。
    3、过滤网：过滤网位于导砂管的上部，网孔尺寸为大于850μm的标准网。该过滤网的作用一是确立落砂的起始点，二是限制落砂的流速。要求落砂离网的距离不应大于30mm。
   4、样品架：用于将被测样品夹持稳固，使样品的基底面保持垂直，方便地将样品与导砂管、校正漏斗对中，能自由调整被测样品的高度使其上边沿与漏斗上口保持不大于150mm，并能调整水平方向使样品逆反射面底边前沿与漏斗长边方向平行。样品架不应阻挡落砂的自由流动。
5、收集器：可用一只400mm×600mm的搪瓷托盘，或其它容器。收集校正漏斗外的砂子。
