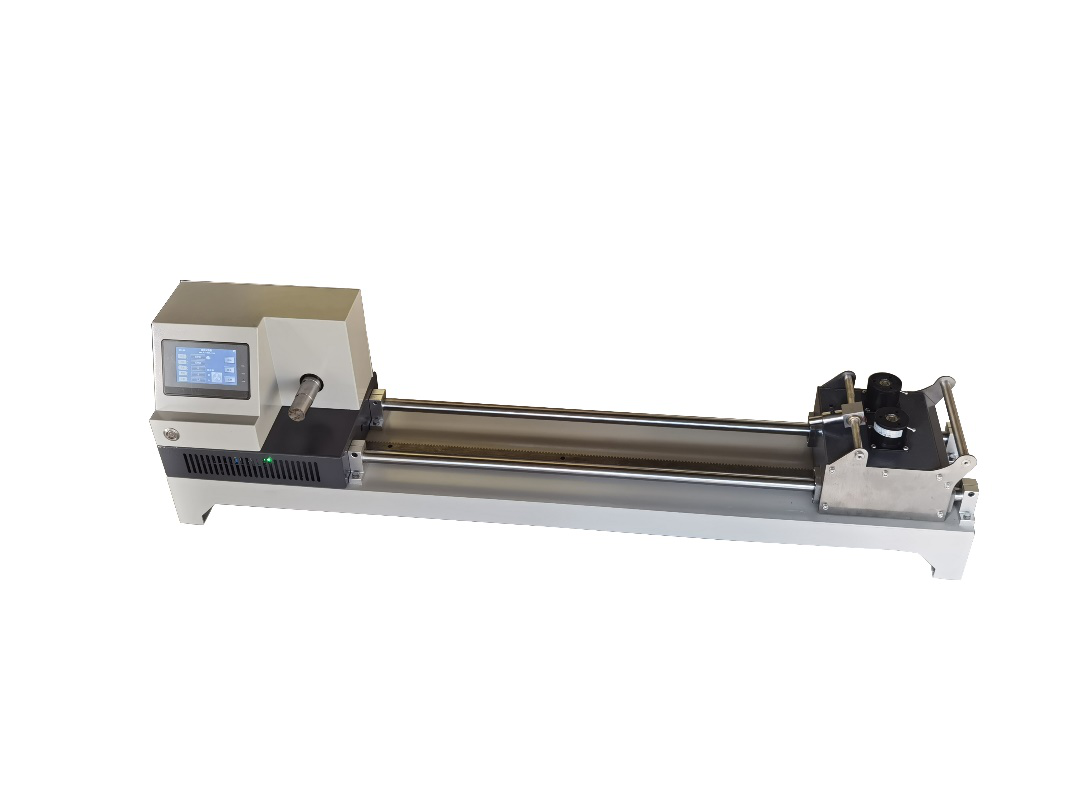

防腐层附着性缠绕试验机
型号:RP-940F

本仪器用于检测镀锌层附着性能的试验检测。符合GB/T26941.1-2011 隔离珊

 缠绕试验机技术特点:缠绕速度可调,缠绕圈数可以设定,可根据钢丝直径调节自由张力。

产品详情

一、技术参数

1、缠绕速度          1--20.0 R/min/

2、自由张力: 25n-250n 无极可调

3、缠绕最大输出扭力       40n.m

4、芯棒直径与铁丝对应表(2-5mm直径铁丝)

5、最大试验距离   700mm

6、整机尺寸  1200*220*350  mm/

7、功耗      AC 220V   0.25Kw

8、整机重量:150kg

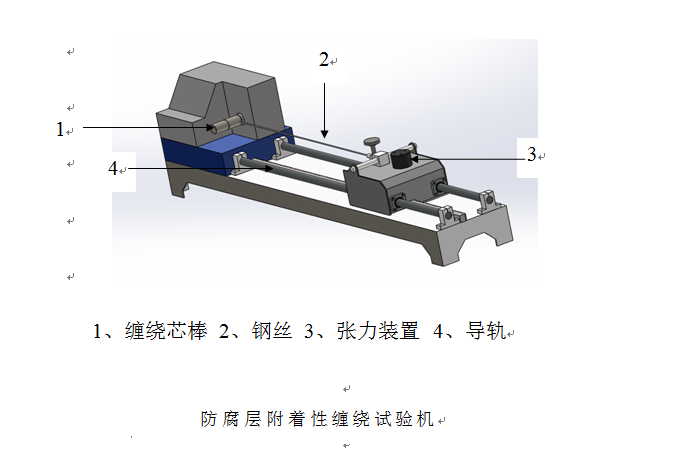

二、结构示意图








三、操作及设置



1、根据钢丝

图16.png图76.png图6.png1、设置缠绕圈数:打开电源,按 SET 设置键  片16.png    设置缠绕圈数,再次

片16.png键移位设置按      缠绕速度。

2、将钢丝试样,一头插入芯棒插孔。另一头插入张力锁紧装置、顶紧螺丝。

3、按:“试验”键、开始缠绕、达到设定缠绕圈数缠绕停止。






镀锌(锌铝合金)层附着性能试验方法

1试样准备

1.1用直与网片钢丝直径相同的钢丝,与网片在同一工艺条件下镀锌(锌铝合金),同时镀3根, 每根试样长度不小于表B.1规定,试验前可对试样进行矫直,当用手不能矫直时,可将试样置于木材、 塑料或铜的垫板上,以木锤或橡胶锤轻轻打直,矫直后试样表面不应有损伤;

1.2 用相同厚度钢板与被测立柱在同一工艺条件下镀锌,同时镀3块。







B. 1芯棒直径及缠绕圈数



钢丝直径

mm

试样最小长度

mm

芯棒直径为钢丝直径倍数

缠绕圈数不小于

2. 0

350

5

6

>2. 0 — 3.0

600

7

6

>3.04.0

800

7

6

注:芯棒直径不允许有正偏差。



2试验装置

2. 1缠绕试验装置

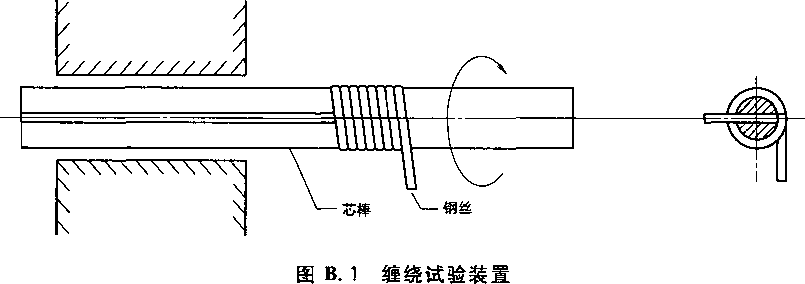

2. 1.1缠绕试验装置如图B.1所示。




2. 1.2试验机应符合缠绕松懈试验的技术要求。

2. 1.3试验机应能保证试样围绕芯棒沿螺旋方向缠成紧密的螺旋圈。

2. 1.4缠绕芯棒直径(自身缠绕除外)应符合表B.1的规定,但允许偏差不允许有正偏差值,芯棒应 具有足够的硬度,其表面粗糙度应不大于6. 3 ym

B. 2. 1.5试验机应有对试样自由端施加张力的装置。

B.3试验步骤 B.3. 1缠绕试验

B.3. 1.1将试样沿螺旋方向以紧密的螺旋圈缠绕在直径为 > 的芯棒上。

B. 3. 1.2 一般情况下,试验应在10°C35°C的室温下进行,如有特殊要求,试验温度应为23 °C ±5 °C

 B.3. 1.3缠绕、松懈的速度应均勻一致,缠绕速度为5/min10/min,必要时可减慢试验速度, 以防止温度升高而影响试验结果。

B.3. 1.4为确保缠绕紧密,缠绕时应在试样自由端施加不大于线材公称抗拉强度相应试验力的5%

B.4试验结果的判定

B.4. 1缠绕试验后,镀锌(锌铝合金)层不开裂或起层到用裸手指能够擦掉的程度。

B.4.2锤击试验后,镀锌(锌铝合金)层不剥离,不凸起。











芯棒对应表

铁丝直径

芯棒直径

倍数(芯棒直径/铁丝直径)

缠绕圈数

2

10

5

6--10

2.1-2.2

15.4

7

6--10

2.3-2.4

16.8

7

6--10

2.5-2.6

18.2

7

6--10

2.7-2.8

19.6

7

6--8

2.9-3

21

7

6--8

3.1-3.2

22.4

7

6--8

3.3-3.4

23.8

7

6--8

3.5-3.6

25.2

7

6--8

3.7-3.8

26.6

7

6--7

4

28

7

6--7

4.5

31.5

7

6-6.5

5

35

7

6









防腐层附着性缠绕试验机仪器设备装箱单





1

缠绕试验机

主   机

   1

2

缠绕芯棒

φ31.5    φ35

   1

3

缠绕芯棒

φ28      φ26.6

1

4

缠绕芯棒

φ25.2    φ23.8

1

5

缠绕芯棒

φ22.4    φ21  φ19.6

1

6

缠绕芯棒

φ18.2   φ  φ16.8  φ15.4   φ10

1

7

说明书


1


合格证


1


保修卡


1
