一、仪器用途

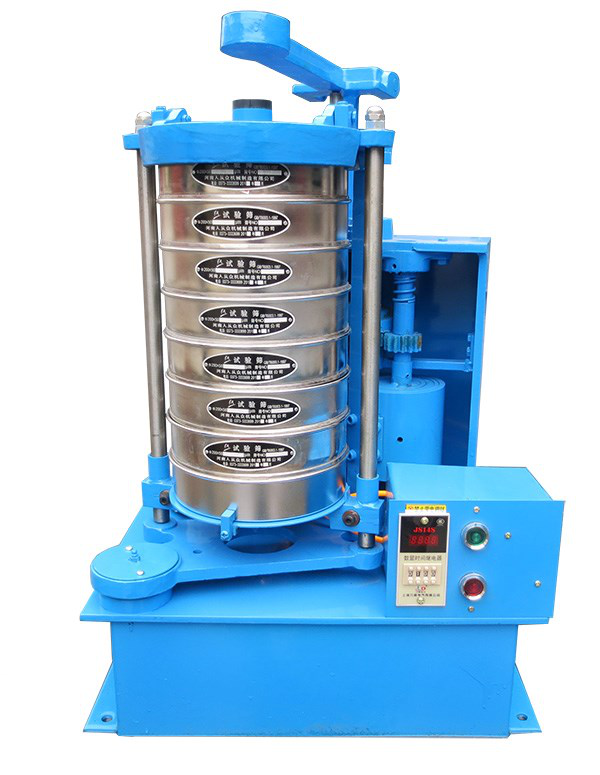

路用玻璃珠振动筛用于玻璃珠粒径分布的测定. 振筛机主要由机座、筛具与传动机构等部分组成。振动筛可配备专用夹具、即可装夹Φ200试验筛，又可装Φ75、Φ100套筛，装夹方便灵活，夹紧牢靠，并能自动停机。标配 试验筛  850μm、600μm、300μm、212tμm、150μm、106μm、90μm，(7只)一套

符合:中华人民共和国交通行业标准 : 路面标线用玻璃珠 JT/T 446-2001

GB/T 6582—1997  玻璃在98℃耐水性的颗粒试验方法和分级

二、技术特点:

1、 产品更加耐用、轻捷、方便

2、 维护更加简单，配件易修易

3、 筛分效率高，同时具备往复和顶击振动两种运动

4、 不会堵塞筛面，下料快，筛分彻底

5、 产品更加耐用、轻捷、方便

6、 维护更加简单，配件易修易购

7、 筛分效率高，同时具备往复和顶击振动两种运动

8、 不会堵塞筛面，下料快，筛分彻底

三、技术参数:

1. 筛子直径: φ200mm

2. 筛子层数：8层

3. 旋转次数：290±6 /min

4. 拍打次数：156±3次

5. 拍击高度：38±8mm

6. 底盘水平度：≤0.6mm/min

7. 旋转行程：25mm

8. 电机功率：0.37kw

9. 工作电压：220V

10. 外形尺寸：540X400X720mm

11. 整机重量：76Kg

工作原理：

电机带动齿轮通过同步带传动到主轴上，经齿轮变速后主轴按要求的转速转动，主轴带动偏心轮使滑板做往复运动，带动安装在滑板托盘中的试验筛左右摇动，同时主轴带动顶杆齿轮转动，变速后顶杆齿轮通过凸轮顶击顶杆，顶杆使拍锤上下拍击试验筛上盖，使得试验筛、分样筛中的物料往复和上下振动，使小于试验筛的筛面网孔的物料颗粒筛分进下层试验筛，如此层层筛选，使每层试验筛内只留相同粒度的物料。达到不同粒度的分离并确定此物料的粒度组成。

特点：

1）传动准确，一致性好：由于采用齿轮带动同步带传动，转速比准确，不会产生一般三角带的掉速现象（三角带有3%的掉速率），使每一次相同时间下的筛分运动相一致（齿轮的传动比准确率99.99%），同时设备安装数字定时器，设定好时间后到时自动停机，保证检验或生产的一致性要求。

2）寿命长、维修、维护成本低：由于两齿轮没有直接接触不会磨损，同步带与齿轮的接触适应性好寿命长，维修时只需更换同步带，同时偏心轮组采用了整体方式，再次安装准确方便，转动部分采用轴承(标准件)，不易磨损，成本低，易更换。降低了维修的技术要求和成本。

3）筛分效率高，这种筛分方式使筛分时同时具备往复和拍击振动两种运动，不会堵塞筛网，下料快，筛分彻底。

4）洁净：由于采用的这种传动方式不需加油，降低了维护成本和保护环境，对生产环境要求洁净十分有利。

使用行业用途分析：

广泛应用于食品、医药、化工、磨料、颜料、矿山、冶金、地质、陶瓷、国防等行业的科研单位、实验室、检验室、生产控制等对固体、粉体、浆液料等物料的检验、筛分、分级、粒度分析、杂物含量分析等。特别是用于金刚石等超硬材料生产筛分。

使用方法：

   注意1.电机转动方向必须按箭头所指方向转动（三相电机）（因采用凸轮顶击顶杆，方向反会卡住，无法转动）。

   检查电机转动方向方法：开机前提起顶杆，再开机，此时检查电机转动方向，如不对可将三相中的两相交换线头后再试。确定方向正确后再正常使用。

220V单相电机出厂前已经调好方向。

2.设备运转前须固定。固定采用底脚螺栓固定，可采用膨胀螺丝将设备固定在水泥地面上。

3.安装试验筛。客户可以根据自己的需要，加装1-7层试验筛。具体方法是：松开托盘紧固螺丝，将托盘向下移动，装入装好物料的试验筛（分样筛、标准筛），然后托起托盘至合适位置，拧紧紧固螺丝，盖好翻盖，放下捶铁后，定好时间即可开机。采用直径100mm、直径75mm夹具可使用相应尺寸套筛，特殊尺寸如直径300mm的筛机可定制。

4.设备带有定时装备，用户可调节使用时间，开机后到时自动停机。调节时间前两位为分钟，后两位为秒。用户可根据自己需要调节运行时间。

5.设备拍击高度出厂前以调好，用户如有需要也可松开紧固螺母，调节顶杆头螺纹升高或降低至合适位置后，再将螺母备死。

6.上下滑板，加油嘴等应定期加油。

7.每月定期检查，加油。

8.首次安装请打底脚螺丝。

切记！带电不能调时间，停机后再调。
